上海程斯智能科技有限公司

一、描述

手套线性耐切割性能试验仪是用于评估防护手套抗切割能力的专业设备，其核心功能是通过模拟切割过程测定材料的耐切割性能。

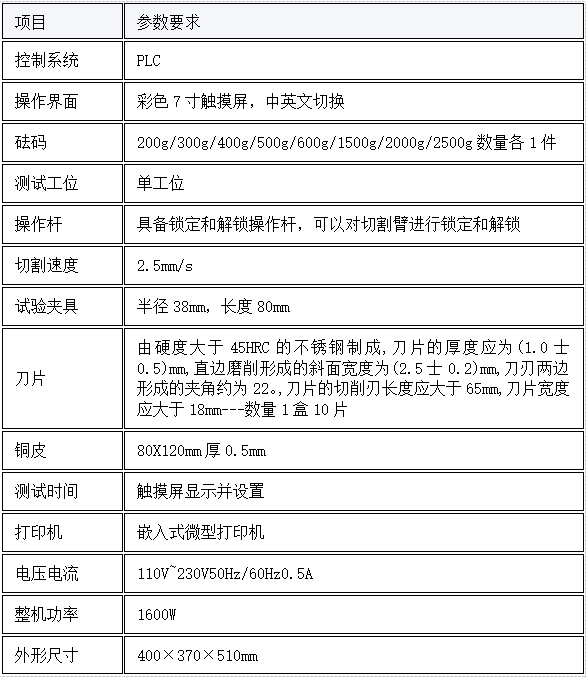

二、关键性能参数

三、应用领域

1.‌安全防护装备质检‌

用于警用、消防等特种防护手套的耐切割性能测试，符合EN 388:2016、ASTM F2992等国际标准；‌

典型场景：消防研究所对多层复合材料手套的切割阻力评估，或企业生产线上对成品手套的抽检；‌

2.‌工业防护用品研发‌

适用于橡胶、皮革及复合材料手套的耐切割性能优化，如轮胎制造、机械操作等；3.高风险行业的手套开发‌

支持GB24541-2022等国内标准，满足本土化生产需求。‌‌

四、合规性要求（核心标准）

符合GB24541-2022、EN ISO 13997、ASTM F2992/F2992M、FprEN 388:2016、XF633-2006等标准要求。

五、试验步骤如下

a)以(2.5士0.5)mm/s的切割速度进行切割试验；

在刀片与试样之间施加选定的切割力，刀片接触试样5s内开始试验，刀片切穿试样时的行程；

b)应为5mm.50mm;在不同的切割力下,至少完成15次试验,确保有5次读数分别在5mm.15mm、15mm.30mm、30mm.50mm范围内;试样上的每次相邻的切至少相距10mm，且距试样边缘至少10mm，对于导电试样，应使用厚度不超过0.03mm的塑料膜进行绝缘。

c)记录切割力和切割长度。

d)每次切割长度乘以刀片锋利度校正系数,得到标准化切割长度。

e)绘制标准化切割长度与切割力的最优拟合曲线，根据曲线确定切割长度20mm所需的切割力。计算得到的切割力再进行 5次试验，如果平均切割长度在18.0mm，22.0mm范围内，将这些结果纳入原有数据中，再按计算切割力，否则，再进行5次试验。

f)使用所有试验结果计算切割力。

g)报告切割力时，精确至0.1N。‌

六、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

砝码：200g/300g/400g/500g/600g/1500g/2000g/2500g数量各1件

刀片1盒-10片--厚度1mm

铜皮1件
