上海程斯智能科技有限公司

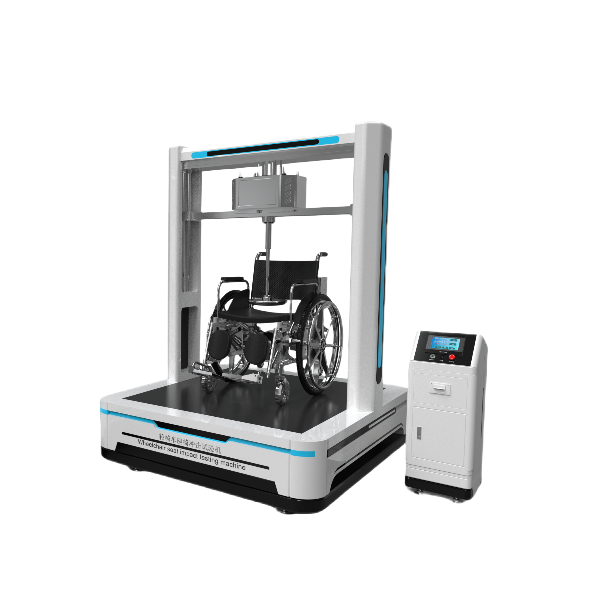

轮椅车座椅冲击试验机
一、仪器用途
用于测定轮椅车成品车的座椅抗冲击的能力。
二、满足标准
标准号 | 名称 | 测试项 |
GB/T 12996-2024 | 电动轮椅车 | 6.9.2冲击强度 |
GB/Z 13800-2021 | 手动轮椅车 | 7.6.2冲击强度检验 |
GB/T 18029.8-2024 IS0 7176-8:2014 | 轮椅车 第8部分:静态强度、冲击强度及疲劳强度的要求和测试方法 | 9.3靠背支撑冲击强度测试 9.4手圈冲击强度测试 9.5小脚轮冲击强度测试 9.6脚托冲击强度测试 |
三、关键参数
参数项 | 规格 |
控制系统 | PLC |
操作界面 | 七寸彩色触摸屏，中、英文切换 |
控制箱 | 独立控制箱，方便操作，保证电器的耐用性和安全性能； |
程序控制 | 可显示测试次数，力值等，到达设定的次数自动停机，可显示测试的次数，测试的力值 |
指标 | 1、冲击行程： 0～500mm可调 2、冲击方式：电动+气动自动冲击 3、释放方式：电磁铁自动释放 4、电磁吸合重量：≥100kg 5、冲击头： 25kg足球形冲击头（根据测试要求） 7、横梁升降方式：电动升降 8、冲击频率： 0～15次/min，可调 9、测试次数： 0～99999次，可设定 10、停机方式：到达试验次数或样品损坏自动停机 12、轮椅固定方式：手动快速夹紧 13、专用测试夹具：标配1套 |
测试组件 | 组件一： 轮椅车摆锤冲击试验机 1.1.摆动冲击角度：0～100°可设定 1.2.摆锤提升方式：电动自动提升 1.3.摆锤释放方式：气缸自动释放 1.4.微电脑自动控制，触摸屏设定 1.5具备数据存储功能，能按要求生成报告 1.6具有双重安全保护，防止意外伤人 1.7摆动横梁以电动方式升降，摆杆左右电动移动 1.8外观应使用烤漆及硬铬处理,不易生锈
组件二： 靠背支撑冲击测试锤 1.1.总质量：25kg±0.5kg 1.2.摆锤：直径220 mm的足球(5#足球).内填直径3.5mm±1mm的铅弹和高密度闭孔发泡材料，此材料的密度为75 kg/m3±15 kg/m3(GB/T 6343),硬度为325 N±60N(ISO 2439)
组件三： 手圈冲击测试锤 1.1.总质量：10kg±0.2kg 1.2.从转轴中心到撞击中心的距离为1000mm±1mm 1.3.冲击锤外形尺寸：优于或等于150×40 mm
组件四： 小脚轮和脚托冲击测试摆锤 1.1.总质量：10kg±0.2kg 1.2.从转轴中心到撞击中心的距离为1000mm±1mm 1.3.冲击锤外形尺寸：优于或等于150×40 mm |
数据输出 | USB导出 |
安全装置 | 急停防护 |
电源 | 220V 50HZ |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
GB/T 12996-2024 GB/Z 13800-2021 GB/T 18029.8-2024 IS0 7176-8:2014 | 冲击头： 25kg±0.5kg 10kg±0.2kg | 冲击头： 25kg±0.5kg 10kg±0.2kg |
五、标配物品及用途
名称 | 数量 | 用途 | 参考图 |
主机 | 1台 | 设备整机发货，无需安装 | |
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法及维护保养等 | / |
电子版操作视频 | 1份 | 指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 设备出厂标识 | / |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号及测试项 | 仪器名称 | 图片 |
GB/T 12996-2024 6.6.1 GB/18029.6-2024 | 轮椅车测速仪 | |
GB/T 12996-2024 6.6.4 GB/T18029.1-2024 GB/Z 13800-2021 7.4.2、3、4 | 轮椅车静态稳定性试验台
| |
GB/T 12996-2024 6.6.5 GB/T 18029.2-2022 | 轮椅车动态稳定性试验台 |
|
GB/T 12996-2024 6.6.6 GB/Z 18029.10-2021 第7章 | 电动轮椅车越障能力试验机 | |
GB/T 12996-2024 6.8 GB/T 30661.10-2024 | 轮椅车座靠垫阻燃试验 |
|
GB/T 12996-2024 6.9.1 GB/T18029.8-2024 第8章 GB/Z 13800-2021 7.6.1 | 轮椅车静态强度试验机 | |
GB/T 12996-2024 6.9.3.3 GB/T18029.8-2024 第10章 GB/Z 13800-2021 7.6.4.3 | 电动轮椅车制动器疲劳试验机 |
|
GB/T 12996-2024 6.9.3.1 GB/T18029.8-2024 第10章 GB/Z 13800-2021 7.6.4.1 | 轮椅车双辊疲劳试验机 |
|
GB/T 12996-2024 6.9.3.2 GB/T18029.8-2024 第10章 GB/Z 13800-2021 7.6.4.2 | 轮椅车跌落试验机 | |
GB/Z 13800-2021 6 测试用假人 GB/Z 18029.11-2021 ISO 7176-11:2012 | 轮椅测试假人 | |
七、应用场景与行业需求
生产企业 | 量产阶段对下线产品做抽样检测，确保批量产品符合冲击强度安全要求，筛选不合格品流出 |
监管部门及第三方检测 | 医疗器械监管部门、第三方检测机构开展市场抽检时，用于判定上市产品是否符合安全标准要求。 |
合规认证检测 | 为电动/手动轮椅的注册认证提供合规检测数据，产品上市的必备环节。 |
八、使用注意事项
试验前检查 | 试验前必须确认摆锤重量、冲击高度、冲击角度已完成校准，参数符合标准要求，避免因参数偏差导致测试结果不合格。 |
安全防护 | 使用前检查设备紧急停止按钮是否正常，确认设备机架固定稳固，无松动移位情况 |
保养校准 | 定期对摆锤转轴等运动部件润滑保养，按时完成计量校准，保证冲击能量、角度参数的精度符合要求。 |
九、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电，气等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年，易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障。 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持。 |
