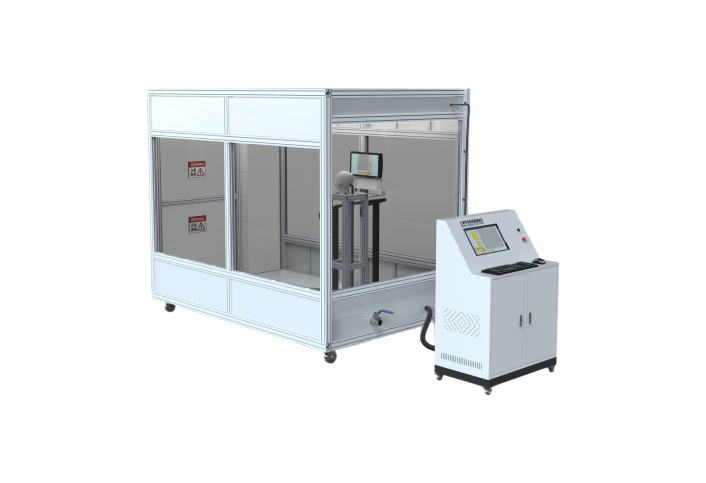

口罩及呼吸器泄漏测试仪

‌一、介绍‌

用于检测呼吸口罩和防护面具的过滤效率及防护效果。测试标准参照GB2626-2019；用于测定口罩、全面罩、半面罩、呼吸器和防毒面具的颗粒物泄漏率测试（TIL和IL）。GB 19083，EN 149

二、执行标准

执行标准	GB2626-2019，GB 19083，EN 149

‌三、关键参数‌

‌参数项‌	规格‌
控制系统	PLC+Windows系统嵌入式工业电脑
操作界面	彩色15寸触摸屏，中英文切换
操作方式	全触控操作，可设置、调用、修改测试程序、密闭室内配置显示屏，与室外显示屏数据同步
测试舱体积	≥8m³，规格：2m x 3m x 2.4m ，满足测试需求允许±0.5 m³偏差
材质	钢化玻璃，厚度10mm，主支架铝型材8080
控制系统	独立控制箱
测试仓	可撤卸安装，可上楼安装
采（进）样孔	采用304不锈钢材质，共四个
洁净系统（内净化系统）	初效过滤网、中效过滤网、高效过滤网
排风系统（外净化系统）	进风和出风不能交叉，采用多效组合过滤方案（初效+活性炭二合一滤网）， PM2.5过滤效率>90% ，新风系统功率 120W ，具备静音处理
风机	风机风量不小于1000 m³/h
嵌入式电脑	硬盘:1T内存:16GCPU:15寸显示器
排污处理	排污处理采用喷淋水洗处理加光催化氧化法，可以确保排污口排出空气可以达到环保部门规定的要求
呼吸功能和联合运动测试，测试内容	模拟人体在不同状态下的呼吸模式和联合运动，评估面罩对呼吸的影响。监测指标：呼吸频率、吸气流量峰值、呼气流量峰值、呼气末暂停、吸气末暂停、潮气量、呼吸流量、Penh 、累计体积、吸气时间、呼气时间、松弛时间、每分钟通气量等；
选项项目	呼吸频率、吸气流量峰值、呼气流量峰值、潮气量500ML、每分钟通气量等
环境参数监测	温度、湿度、进口顺磁氧传感器、二氧化碳分析仪、气溶胶浓度、压力等
运动模拟	内置跑步机，支持 20 档以上电动坡度调节，承重 280 斤
数据记录与回放	支持数据存储与回放，便于数据分析
质量流量控制器精度	0-5L/min重复性±0.2% ，测量精度±1.0% ，控制精度±1.0%
进口顺磁氧传感器	测量范围 0.1%-99.9%，分辨率±0.01%
二氧化碳传感器	A量程:0-10%(体积分数)，精度0.01%~0.1%(体积分数)； B量程:0-5%(体积分数)，精度0.01%~0.1%(体积分数)
气溶胶浓度监测器检测	激光近前向光散射，测量要求：0.001mg/ m3～250g/ m3，分 6 个范围如下：0-2.5, 0-25, 0-250, 0-2500 mg/ m3, 0-25g/ m3, 0-250g/ m3 可自动切换量程, 测量灵敏度：0.001mg/ m3,可进行现场校准（两点校准，零点校准和量程校准）；跨度漂移 <0.7% FSD / °C；³ , 具备自动切换量程和现场校准功能
电源插座	10A、16A插座各两个，共四个
测试安装支架	配置一个不锈钢分体壁挂机内机安装支架，尺寸：高=180cm 宽=100cm ，扣子宽=50cm（两个，可在上部横梁自由移动）
洁净等级	开启高效空气过滤器
测试仓	内置一台跑步机跑步机，具备 20 档以上电动坡度，跑带区域尺寸≥121*47 厘米（长宽），承重 280 斤，高密度材质跑板跑带，配置 0HP 峰值马达，具备 1.3HP 持续输出马力
选配光度计	进口美国TSI光度计2套盐和油或者优先采用钠焰光度计法2套或者粒子计数器2套
光度计	0.001mg/m³~400mg/m³;精度 1%;响应时间不大于 500ms
气溶胶发生器	Nacl颗粒物气溶胶发生量；不低于100L/min； Nacl颗粒物浓度：4mg/m3 – 12mg/m3,测试舱内8±4mg/m3浓度，舱内波动不过10%; 油类颗粒物气溶胶发生气量：不低于100L/min；油类颗粒物浓度：20mg/m³～30mg/m³；油类颗粒物空气动力学：粒径分布0.02～2um；质量中位径约0.3um；颗粒物检测器的动态范围：0.001～200mg/m³；精度1％；响应时间不大于500ms
采样泵	0.5-5L/min
采样流量	1-2L/min
设备外形尺寸	200030002400mm
控制系统尺寸	10506201500mm
电源电压	220V,30A,50HZ
自制软件，实时监测，可USB导出结果

四、满足标准测试项的其他仪器（可咨询销售）

标准号以及测试项	仪器名称	测试方法
GB2626-2019	呼吸面罩（口罩）呼吸阻力测试仪
GB2626-2019	防毒面罩死腔测试仪含口罩死腔
GB2626-2019	口罩视野试验机、面罩视野测试仪、呼吸防护面具视野测试仪
GB2626-2019	呼吸防护面罩气密性测试仪

五、产品特点

优点	集成化操作系统，触摸屏按键设置，一键启动，，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用国内或进口检测元件，整机操作顺畅，误差小，使用年限长
数据显示	1、实时显示当前压力、设定压力、测试时间 2、配备USB接口，可导出测试数据及曲线（Excel/PDF格式）
结构特点	通电就可以使用，简单快捷

六、标配及用途

名称	数量	用途	参考图
主机	1台	设备整机发货，无需安装，通电通气即可使用
电源线	1根	设备连接插座使用	/
说明书	1份	介绍设备使用方法以及保养等注意事项	/
操作视频（电子版）	1份	视频指导操作流程，学更方便	/
合格证及保修卡	1份	出厂质检，质保服务	/
铭牌	1个	记录设备整体信息	/

五、应用场景与行业需求

使用单位	产品性能
‌医疗器械生产质检	呼吸面罩出厂前的性能验证，确保符合标准
‌第三方检测机构	用于产品，提供合规报告
科研机构	用于产品升级，满足行业对产品的需求

六、使用注意事项

‌环境要求	测试需在恒定环境中进行
‌校准维护‌：	定期校验，避免数据漂移

七、质保售后

安装调试	公司可在买方准备好设备需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修	设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修反应时间	卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在短的时间内尽快排除故障
终身服务	卖方在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。
