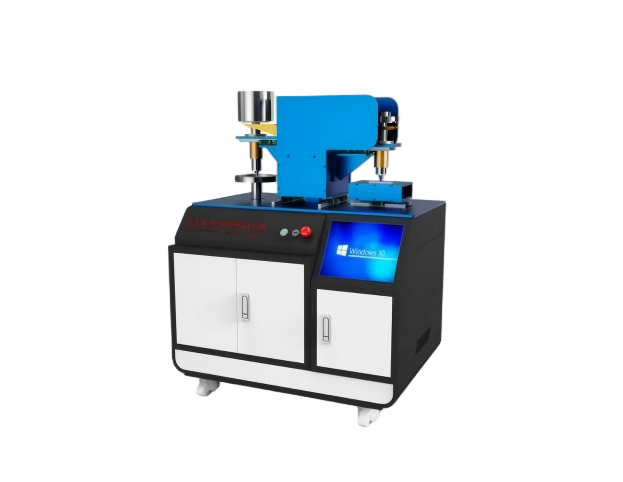

销盘球盘摩擦磨损试验机

CSI-1086

【产品概况】

销盘球盘摩擦试验机可实现旋转和线性往复两种摩擦方式。整个系统还可以温度和气氛可控的环境中,使实验条件更加接近实际环境。
产品详情

多功能摩擦磨损试验机/ 销盘球盘摩擦磨损试验机/POD摩擦磨损试验机







一描述

销盘球盘摩擦试验机可实现旋转和线性往复两种摩擦方式整个系统还可以温度和气氛可控的环境中,使实验条件更加接近实际环境是一种高性能多功能的摩擦学测试仪,能够在一台仪器上进行各种常规的摩擦测试该系统可进行销盘试验直线往复试验牵引试验等环境系统和传感模块可为润滑摩擦腐蚀的研究提供湿度控制和高温测试





测试标准

 ASTM G99, G133, G59, G102, G119



三特点

1高分辨率

磨损测量每个POD-4.0都包含一个高分辨率磨损测量传感器测量系统的设计考虑了消除高温模块使用时产生的热漂移其广泛的范围和高的灵敏度使其非常适合测试薄涂层以及软材料

2高精度摩擦传感器

摩擦传感器机制消除寄生摩擦,同时 大限度地提高灵敏度和工作范围精心优化的设计是调整刚度,并提供良好的稳定性,且不损害测量能力其特殊的设计,结构和布,加上针对温度环境测试的保护设计



技术参数

控制系统:PLC+Windows系统

操作界面:彩色12寸触摸屏嵌入式工业电脑中英文切换

高精度导轨双边运动耐磨性高精度0.01MM

高精度驱动电机无级变速设计

夹具:旋转夹具和往复夹具各1

选配项:测试环境温度要求根据用户要求定约1200

通用下盘夹具夹持盘形下样品夹持直径范围至少12.7mm 50.8mm9.4高温球夹具夹持直径9.525mm

旋转摩擦技术参数:

A载荷 0 - 6000 N

B转速 标准要求0--600 rpm选择其他转速联系我们

C摩擦力 100 N

D摩擦半径:75mm

E加载角度:0-45

F转盘直径150mm内径140mm

线性往复摩擦技术参数

A极限压力6000N可根据要求选择其他量程

B频率设置:1-10HZ

C,速度0-370mm/s根据要求可选取其他速度

接触及安装样品方式:面接触环圈压住

 X轴线性往复驱动:速度0.0016mm/s行程130mm分辨率0.02mm Y轴线性往复驱动:速度0.00150mm/s行程210mm分辨率0.02mm

尺寸 660 mm x 430 mm x 730 mm

重量 100 kg

电源 220V/1Phase/50Hz



设备优点

A工业电脑:人性化软件界面和功能具备软件中操作调试试运行功能另外具备操作手柄操作功能点击测试按钮一键开始自动测试并实时输出数据并保存数据功能测试过程程序化控制可新建或编辑测试菜单可自定义测试参数选择需输出数据及数据采集率可自定义测试步骤可设置测试步骤循环可输入样品信息或样品编号以方便数据的分析比较

控制操作软件及数据分析软件实时显示摩擦力载荷力磨损深度划痕深度摩擦系数系统转速等信息数据分析功能:多种数据拟合降噪叠加等数据处理方式自动保存数据数据可导出为 Excel 或者 txt文档

B带光电编码器的伺服马达闭环加载系统能实时闭环控制加载力具备线性连续加载恒力加载台阶增量加载等多种加载模式

平台可用于直线往复摩擦测试集成各种测试模块环境腔体温度范围作为选配原位在线三维表面形貌的移动样品台
