高配版耐碎石冲击试验机
一、产品介绍以及特点
用于汽车材料及其表面涂层的抗砂砾、碎石碰撞试验的设备
碎石冲击试验机特别为汽车材料及其表面涂层的抗砂砾、碎石碰撞试验而设计制造的。
产品特点；
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 实时显示当前数据 自动测试无需人工值守，测试结束停止、警报 内置大容量存储器，可存储不少于1000组测试数据
|
结构特点 | 通电就可以使用，简单快捷实用，外观氧化处理 |
二、满足标准
标准号 | 名称 |
GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-13 | 测试对象：主动格栅，摄像头，玻璃，喷漆件，大灯等 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
操作方式 | 全触控操作，可设置、修改测试程序 |
喷射时间 | 0-999秒（触摸屏设置） |
漏斗载荷 | 10Kg |
压力范围 | 0～1Mpa （可调）精度±0.5%FS |
发射量调节范围 | 0-1kg/min |
发射角度调节范围 | 45°~54°～90° |
优点3D试验箱 | SAE 45°冲击箱与VDA 90°冲击箱二合一，无需更换，90°，54°，内部设置防撞软材 |
试样测试角度 | 平板式的测试试样可按45°、90°，54° ，不规则的试样采用3D试验箱 |
样品尺寸 | 宽度≦195mm\厚度≦35mm\长≦240mm(尺寸可选） |
试验介质 | 鹅卵石、冷硬铸铁砂砾以及钢珠 |
选配储气罐 | 容量1立方米 |
选配螺杆式空压机 | 选配 |
选配螺杆式空压机要求 | 排气压力： ≥1.25Mpa；排气量：＞1m³/min； |
外形尺寸 | 1650*600*1310（mm） |
设备重量 | 138kg |
电源电压 | AC220V 50Hz |
四、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |

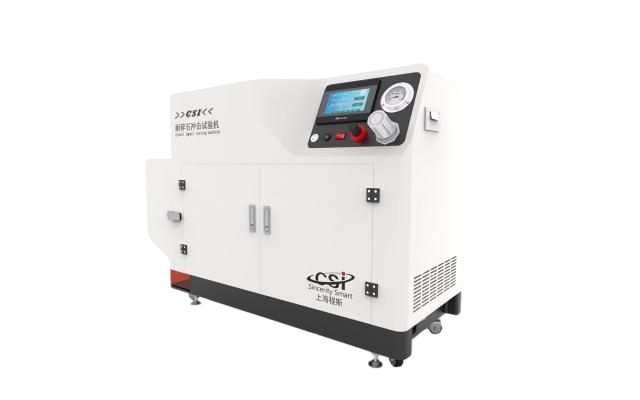

主机
| 1台 | 设备整机发货，安装方便快捷 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学更方便 | / |
合格证及保修卡
| 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
五、同类型其他测试项的仪器（完整资料可咨询销售）
标准号及测试项 | 仪器名称 | 参考图片 |
GMW1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9， Chrysler 463PB-52-01， GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota， ISO 20567-1， QSQR T1-15-2020， Q JL J174006-2017 | 耐碎石冲击试验机 |
|
TL 82086-2020 | 飞石冲击测试仪 | |
JX3623006—2023 | 主动进气格栅碎石冲击试验台 |
|
QC/T 468 | 散热器碎石冲击试验机 | |
六、应用场景与行业需求
使用单位 | 产品性能 |
汽车行业 | 模拟真实路况下碎石冲击场景，验证汽车材料及部件的抗冲击性能，保障行车安全与产品质量 |
第三方检测机构 | 依托设备为汽车行业提供公正、、可重复的抗碎石冲击性能验证 |
科研与教学 | 模拟真实碎石冲击场景，为学术研究提供量化实验数据，同时为教学搭建工程实践平台 |
七、使用注意事项
环境要求 | 设备建议测试在恒定的环境中进行 |
校准维护： | 定期校验传感器，避免数据漂移 |
预处理 | 保持试样整洁干净，无缺陷 |
八、质保售后
安装调试 | 公司可在买方准备好设备需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在短的时间内尽快排除故障 |
终身服务 | 卖方在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
