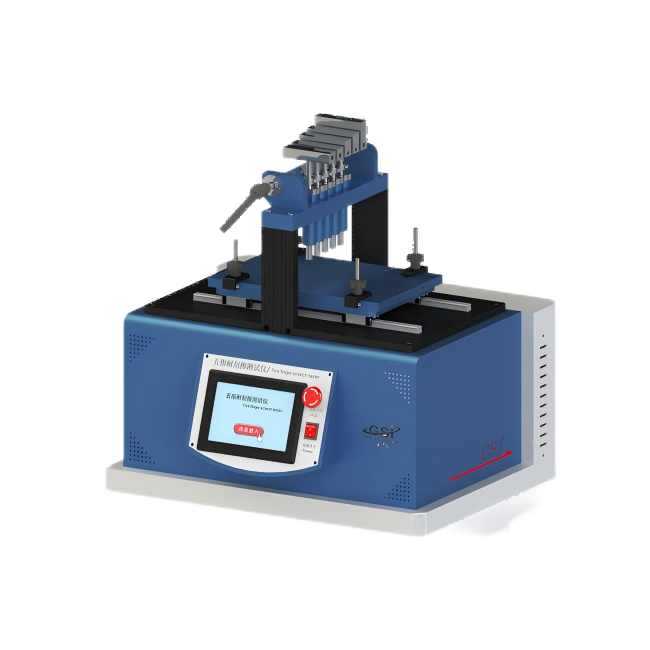

五指刮擦测试仪

‌一、产品介绍以及特点‌

测试仪广泛用于汽车行业。主要检测汽车内、外饰件中平滑、纹路塑料饰件的耐磨性。除了材料和产品的开发，也适用于质量的控制。
五指刮擦/划伤测试仪的设计是为塑料材质评估、坚硬材质耐磨、油漆、油墨、软金属、油地毯、附加件和其它材质的检测本仪器满足多种测试标准，且可根据客户要求自定义试验平台的运动行程、运动速度和往复运动周期。

五指刮擦测试仪试验：试验平台上的试样接触五个刮指或1个塑料刮指及其上方施加的砝码重量。试验过程中，试验平台移动，刮指在试样表面留下划痕。根据划痕的深浅判断试样的耐划伤性能。试样可为塑料板、涂有油漆和清漆的测试板等。

产品特点；

优点	集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用国内或进口检测元件，整机操作顺畅，误差小，使用年限长
数据显示	1、实时显示测试数据 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖）
结构特点	通电就可以使用，简单快捷

二、满足标准

标准号	名称
Q/LiA5400014-2023(V3)	/
FORD FLTM BN 108-13	耐刮擦性试验方法
GMW14698-2016 Method B（B法）	有机涂层和自粘薄膜的抗刮擦性
FORD BO-162-01	耐刮擦与抗擦伤试验方法

三、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储
操作方式	全触控操作，可设置、调用、修改测试程序
测试软件	1套
运动模式	高精度伺服电机+驱动器+滚珠丝杆
行程范围	0-200mm，触摸屏上任意设置
五指套件含砝码	全自动升降功能
速度范围	0-200mm/s触摸屏上任意设置全自动调节，无需人工调节
美国进口刮擦头直径	Ø0.5mm、Ø0.75mm、Ø1mm(Erichsen318)、Ø3mm、Ø5mm、Ø7mm（可以任意选配5种规格）
金属刮擦头材质	碳化钨作为刮擦指，合理检测受非常规定义物理形式(如刮、抓、刨削等)破坏的表面磨损情况。
加压砝码及刮擦组件总重量	2N，3N，5N，7N，8N，10N，12N，15N，20N (可任意配选5个)质量误差不出 1%另外可选配定制砝码
试样固定夹具	1套
选配塑料刮指	聚甲基丙烯酸甲酯(PMMA)直径16mm厚度1mm刮指边缘的半径为0.5mm硬度为shoreD852
用电要求	220V,50hz
气源要求	0-0.3mpa以上均可（客户自备）
外形尺寸	约650500730mm

四、测试项介绍

测试项
五指刮擦法	通过模拟日常生活中指甲、钥匙或其他硬物对材料表面的刮擦动作，量化分析材料在受到物理损伤时的表现。

五、标配物品以及用途

名称	数量	用途	参考图

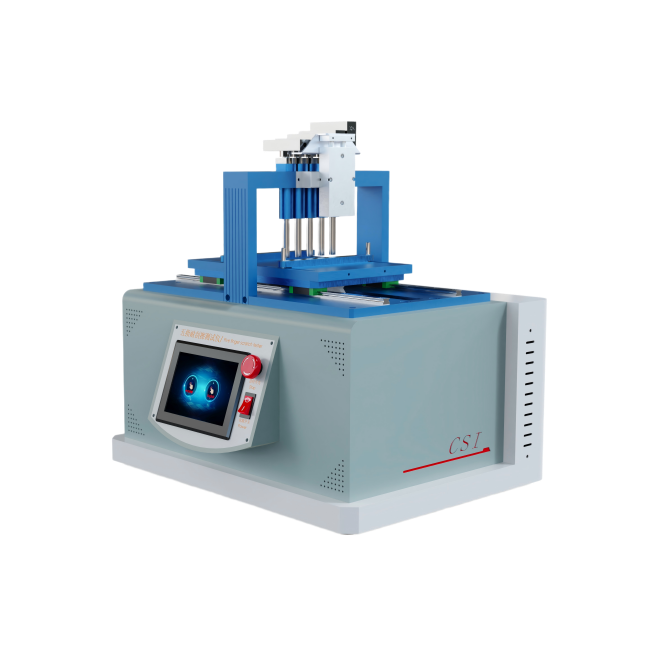

主机	1台	设备整机发货，无需安装
电源线	1根	设备连接插座使用	/
说明书	1份	介绍设备使用方法以及保养等注意事项	/
操作视频（电子版）	1份	手把手指导操作流程，学更方便	/
合格证及保修卡	1份	出厂质检，质保服务	/
铭牌	1个	记录设备整体信息	/

六、满足标准其他测试项的仪器（完整资料可咨询销售）

标准号以及测试项	仪器名称	图片
GM 14688(A法) GM 14688(B法) Pv 3952大众标准 Q/LiA5400014-2023(V3) GB/T 9286-97/ISO 2409	百格刮擦测试仪
GM 14688(A法) GM 14688(B法) Pv 3952大众标准 Q/LiA5400014-2023(V3) GB/T 9286-97/ISO 2409	电动划格试验仪
GM 14688（A法） GMW14698（B法） Pv 3952大众标准 Q/SQR T1-64 奇瑞标准 Q/LiA5400014-2023(V3)	多功能刮擦测试仪

七、测试后评级标准‌

在刮擦测试结果的评价上，常见的测试方法上可以划分为目视的评价方法和仪器的评价方法：

1.目视的评级方法是将试验后的样品放置在北部天空日光或D65人造光源的照明下，试验样品相对于评价者处于水平状态，必要时对样品进行旋转以获得的观察角度，对于直线型的刮擦，在评价过程中只评价中间的80%的部分。评价内容主要包括表试验样品表面是否有损伤性划痕、材料是否变形，是否产生开裂、发毛等现象。根据材料的不同，在评价等级上标准也相应有不同。

2.仪器评级方法主要根据光学检测仪器来评价试验样品的颜色和光泽变化。

a、颜色变化。有不同的测量方法和考察指标，例如，按照ISO 7724一或其他类似标准规定的方法，采用CIELAB色度空间，在10°观察者、D65照明光源、包含境面光泽成分、积分球测量几7724-2或其他类似标准规定的方法，采用CIELAB色度空间，在100观察者、D65照明光源、450/00或0°/45°的测量几何等条件下测量试验样品刮擦后部位与未刮擦部位的颜色变化即△L*、△a* ,△h*以及色差△E*。

b、光泽变化。按照ISO 2813或其他类似标准规定的方法，测量试验样品刮擦后部位与未刮擦部位的600或200镜面光泽变化。

八、典型应用

生产线批量质检

第三方实验室

九、质保售后

安装调试	公司可在买方准备好设备需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修	设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修反应时间	卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在短的时间内尽快排除故障
终身服务	卖方在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。
