上海程斯智能科技有限公司

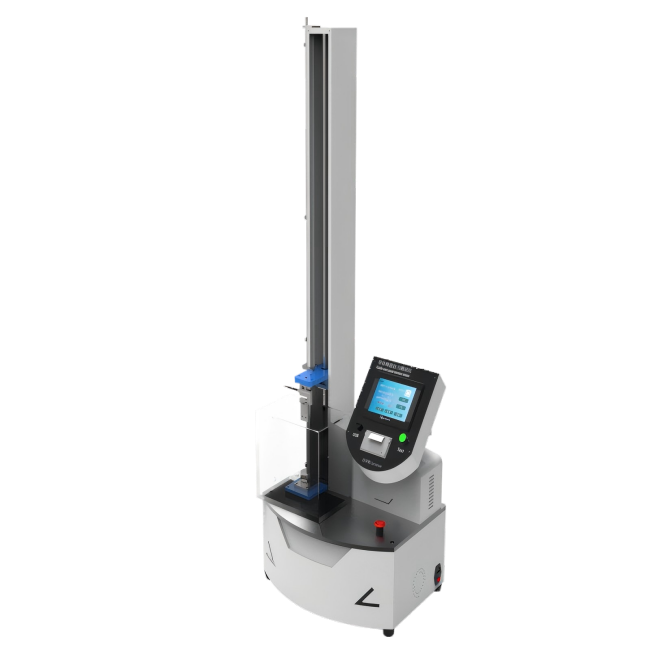

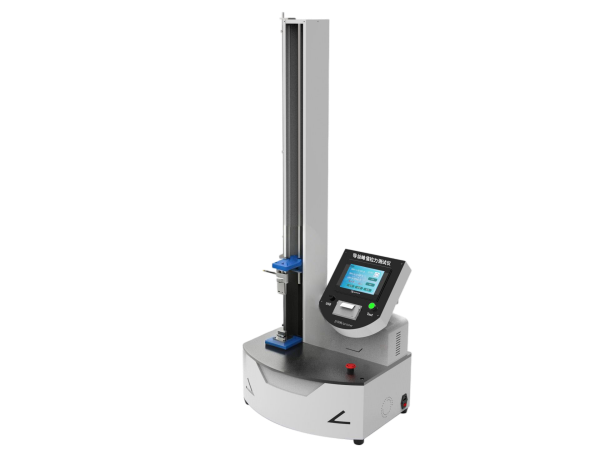

导丝峰值拉力测试仪

一生产厂家：

采用7寸威纶通液晶触控显示屏中文菜单显示公称规格设定载荷打印设定测试上行下行时间由键盘与触摸控制液晶显示屏上的菜单机载打印测试结果

二标准：

完全符合YY0450.1-2020标准中相关条款设计制造

三技术指标

控制系统：PLC

操作界面：彩色7寸触摸屏中英文切换

透明亚克力水槽可观察实际测试现状

拉力夹具：304不锈钢夹具浸泡水中水温0-37°

标配恒温水槽：室温+99°

公称规格：根据客户要求

拉力范围：1-30N  精度：±0.05%

拉力速率：0-10MM/MIN可在触摸屏上任意设置速度

设定时间:1s～60min,   客户任意设置   精度：0.2S

拉力起始距离：150MM以上可调

净重：70kg

外形尺寸：440×300×1260mm

仪器终身免费依标准：规定升级服务

设备免费保修期为1年

四工作原理

应对导丝上会导致失效的关键连接处的峰值拉力进行评价任何体外的连接都无须进行列的拉伸试验对每个试验段施加拉力直至发生失效

1仪器

2拉伸试验装置能施加10N的力

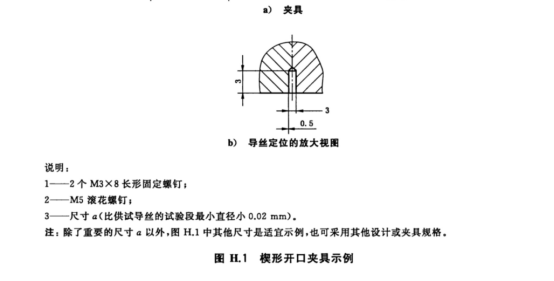

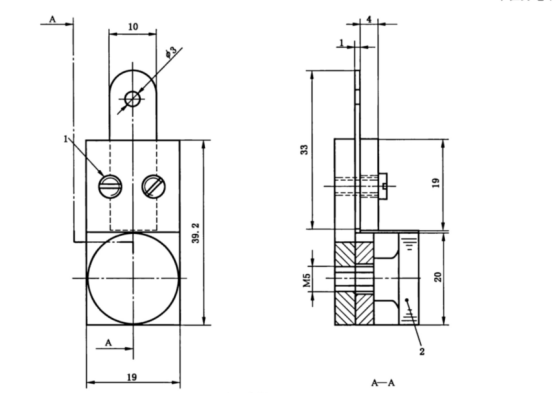

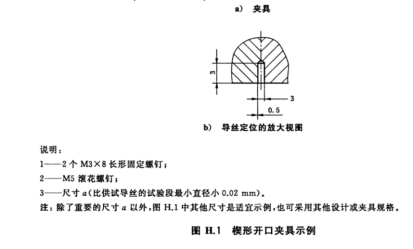

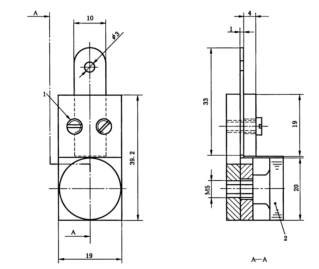

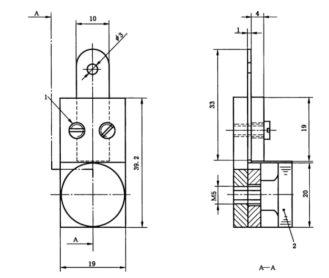

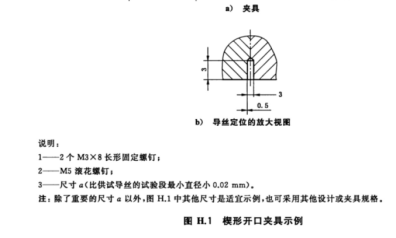

3楔形开口夹具橡胶贴面气动夹具,或其他夹具

4从供试器械上选取一个试验段关键连接处包含在试验段内

5将形开口夹具(H22)连接到拉伸试验装置(H21)的移动夹头上将气动夹具连接到拉伸试验装置的固定夹头上

6把导丝的一端固定在楔形开口夹具上确保夹具只对末端加力,在导丝近中点位置将其夹紧在气动夹具中,确保夹紧点离模形开口夹具至少150mm H34以10mm/min的速度施加拉伸力,直到发生失效
