上海程斯智能科技有限公司

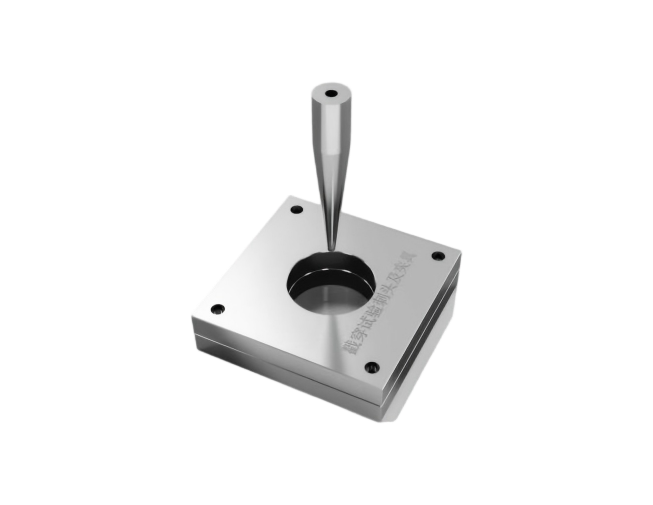

                       戳穿试验刺头及夹具---YY/T0681.13-2014

戳穿试验刺头及夹具‌是YY/T 0681.13-2014标准中用于测定软性屏障膜和复合膜抗慢速戳穿性能的关键部件，通过模拟缓慢施加的穿刺力，评估医疗器械包装在运输、储存过程中抵抗尖锐物渐进穿透的能力，确保无菌屏障的完整性。

根据标准要求，其核心参数与设计规范如下：

刺头几何形状‌：

采用‌半球形刺头‌，直径为 ‌3.2mm‌，表面光滑无毛刺，以模拟临床或物流中器械对包装膜的缓慢挤压场景。

刺头材质通常为不锈钢，具备足够硬度，避免测试中发生变形。

夹具结构与尺寸‌：

夹具用于固定试样，确保其在测试过程中不滑移或褶皱。

上下夹具内径一般为 ‌76mm×76mm‌（部分设备为75mm×75mm），形成标准测试面积，夹持力需均匀分布。

夹具材质为不锈钢，经抛光处理，防止锈蚀污染或损伤样品。

对准精度要求‌：

刺头必须对准夹具中心，偏移量不得过 ‌0.5mm‌，以保证双轴应力均匀施加于试样表面。

测试环境适配性‌：

整套工装需适配符合YY/T 0681.13-2014标准的力学试验机（如TST试验机、材料试验机等），支持 ‌0–25 mm/min‌ 的恒定加载速率控制。

设备应具备高精度传感器，实时记录‌穿透力（N）‌、‌穿透能量（J）‌ 和 ‌戳穿深度（mm）‌ 等关键数据。

样品状态调节‌：

测试前，试样需在 ‌23±2℃、50%±5% RH‌ 环境下调节至少 ‌40小时‌，确保材料性能稳定，减少环境变量干扰。

该工装广泛应用于无菌医疗器械包装、药品泡罩包装、食品高阻隔膜等领域的质量检测，是保障包装安全性的核心测试组件。
