一、产品介绍：

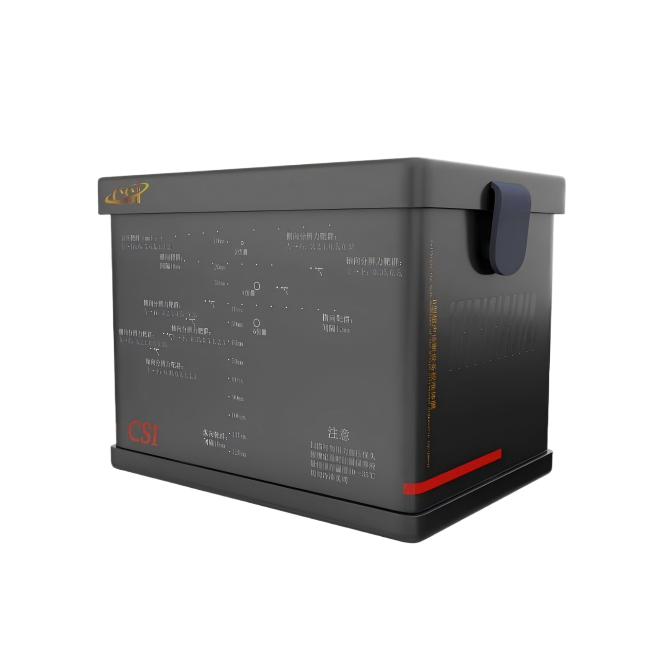

B型声诊断设备校准体膜适用于工作频率在5~20MHz之间的Ｂ设备的性能检测。

二、依据标准：

GB 10152-2009《B型声诊断设备》

三、性能参数：

（一）技术指标：

1、TM材料声速：（1540+10）m/s（23±3℃）

2、TM材料声衰减系数斜率：（0.70+0.05）dB/cm/MHz（23±3℃）

3、尼龙靶线直径：（0.10±0.02）mm

4、尼龙靶线位置公差：±0.05mm

（二）TM材料中嵌埋有线靶21群，其靶群及模拟病灶分布

1、A1~A7：

侧向分辨力靶群，靶线直径为0.1mm。分别位于深度10，20，30，40，50，60，70mm处，每群中靶线ZHONG心间距自左向右依次为0.35，0.5，1，2，3mm。

2、B1~B7：

轴向分辨力靶群，靶线直径为0.1mm。各靶群中ZUI上面一条靶线分别位于深度10，20，30，40，50，60，70mm处，每群中每条靶线与其上方对应的侧向分辨力靶线ZHONG心垂直距离由左而右依次为3，2，1，0.5，0.35mm，靶线间的水平距离分别为0.2mm（即水平错开间距）

3、C

盲区靶群，靶线直径为0.1mm。右侧四条相邻靶线ZHONG心横向间距均为10mm，至声窗距离分别为5，6，7,8,9mm。左侧三条相邻靶线ZHONG心横向间距

均为15mm，至声窗距离分别为1，2，3，4mm。

4、D

纵向靶群，靶线直径为0.1mm。共含靶线12条，相邻两线ZHONG心距离均为10mm。

5、E1~E2

横向靶群，靶线直径为0.1mm。E1位于深度位置为20mm处，E2位于深度40mm处，相邻两线ZHONG心距离均为10mm。

6、模拟病灶F1-F3

TM材料内嵌埋有囊性模拟病灶3个，均为圆柱形，直径分别为2，4，6mm，柱轴均与靶线平行，轴心分别位于深度10，30，50mm处。
