概述：

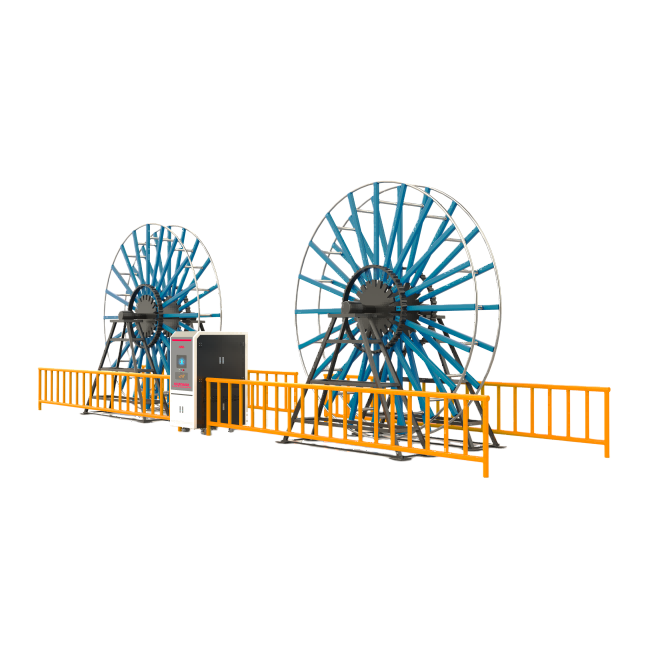

电线电缆弯曲试验机可以测试电线耐折摇摆强度，是将试品固定于夹具后施重，经弯曲到预定次数后，检测其断线率;测试过程中被测样品出现断路后机器自动停止同时计数器停止计数，当试验达到计数器预置时，设备自动停止工作。圆柱夹具可根据试样规格要求自由更换。

测试设备由两套轮组、两套独立动力单元、控制单元、辅助导轮等部分组成。双轮“∞”型收放线。双轮均具有动力，使用直流电机驱动，并均可四象限运行。双轮可快速切换收放线功能，恒速度收线，恒张力放线。系统根据试验要求，输入速度，试样直径。自动弯曲试验机解决35Kv及以上高压、GAO压电缆的型式试验中DI一项“弯曲试验”，存在的样品挠性大、重量大带来的试验人员操作难度和危险性，弯曲轮外径变化大、试验器具多等方面问题。具有可操作性强，操作简便，制造精良、性能可靠、适用线缆范围广等特点。

符合标准：

JB/T10696.3-2007《电线电缆机械和理化性能试验方法第3部分：弯曲试验》

GB/T 12706.2-2008

GB/T 18890.1-2015

GB/T 22078.1-2008

IEC 60502-2：2014

IEC 60840：2011

IEC 62067：2011

技术参数：

控制系统：PLC；

操作界面：彩色7寸触摸屏，中英文切换；

ZUI大弯曲试验力：30KN

试验转轮数量：2个

试验转轮ZUI大直径：5500mm

试验转轮ZUI小直径：1000mm

试验转轮外宽：900mm

试验转轮净宽：800mm

转轮放线速度：V1=2r/min 可调

转轮收线速度：V1=3r/min 可调

试验转轮轴心距地面高度：3000mm

电源：AC220V 50Hz  6KW

外形尺寸：13*1.8*5.8（m）
