用途：

本仪器适用于阴、阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线运动和或旋转运动接通和断开管路的接头。测试快速接头的每次插拔的循环空气含量。

适用标准：

GB/T 5861-2003/IS0 7241-2:2000 液压快换接头试验方法

BS ISO 18869:2017

技术参数：

控制系统：PLC

操作界面：彩色7寸触摸屏，中英文切换；

设置：在触摸屏上软件上设置相关测试参数

刻度量筒：2个

液位传感器：0~150mm；精度2微米um

标配不锈钢托盘：27*20*2mm；

外形尺寸：9440*460*1000mm；

测试功能全自动插拔空气含量测试：

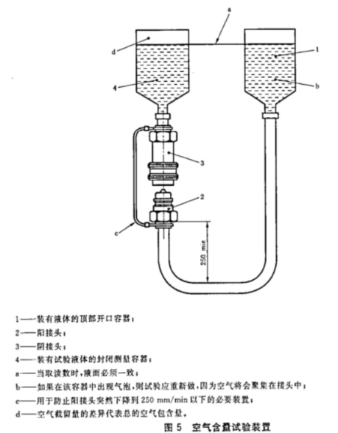

1、按下图5示将接头成装人试验装置中。记录封闭量简和开口容器液面高度,两个液面应一致；

2、断开和连接接头成接头断开后排出泄漏液。每一断开、连接循环以后,轻轻敲打接头成以清除其内部全部气泡。

3、重复进行2、规定的步骤,直到简中液面下降10个刻度。在接头连按状态,垂直调节顶部开口容器以使液面一致。记录量简液面高度。

4、用1、中记录的液面高度值减去3、中记录的液面高度值，再除以断开、连接循环次数，即为每次断开、连接循环空气含量的数值。

5、在试验报告中记录每次断开、连接循环空气含量的数值以ml计。
