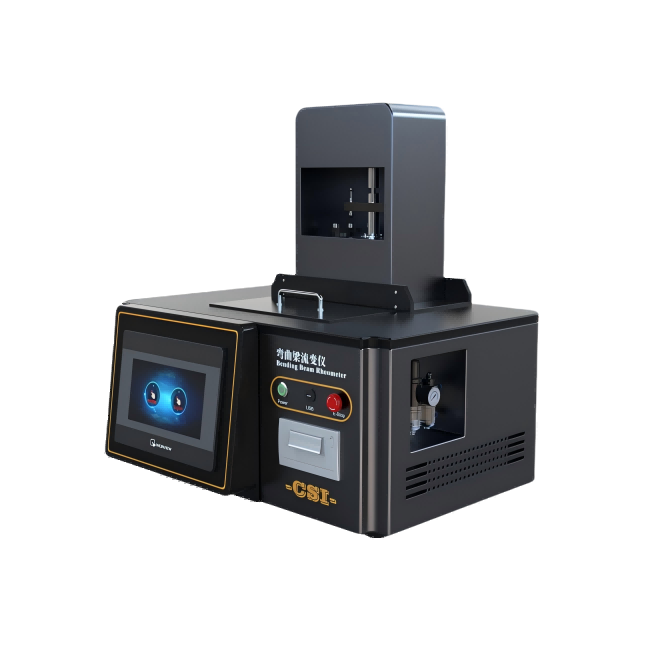

沥青混合料弯曲梁流变仪

CSI-F953

【产品概况】

弯曲梁流变仪(Bending Beam Rheometer,BBR)是专用于评估沥青等粘弹性材料低温抗裂性能的核心实验设备,通过模拟低温环境下材料的弯曲蠕变行为,为道路工程材料的耐久性设计提供关键数据支持。
产品详情

弯曲梁流变仪(Bending Beam Rheometer,BBR)是于评估沥青等粘弹性材料低温抗裂性能的核心实验设备,通过模拟低温环境下材料的弯曲蠕变行为,为道路工程材料的耐久性设计提供关键数据支持。以下是其技术要点与应用解析:

1 (4).png

‌一、核心功能与工作原理‌

1.‌三点弯曲蠕变测试

对沥青试样(尺寸6.35mm×12.7mm×127mm)施加恒载(标准980mN±50mN),通过高精度位移传感器(分辨率达0.1μm)连续记录低温(-40℃~0℃)下的形变数据,计算蠕变劲度(S值)和蠕变速率(m值),评价材料抵抗低温收缩开裂的能力‌。

创新设计:采用空气轴承支撑加载轴,消除机械摩擦干扰;半导体或机械制冷技术实现±0.1℃温控精度,确保数据可靠性‌。

2.‌自动化控制系统‌

控制系统:PLC+Windows系统双系统操作;

操作界面:彩色12寸嵌入式工业电脑,中英文切换,WiFi连接打印机

触屏+计算机控制参数(荷载、温度、时间),支持预设测试程序;

实时显示荷载-形变曲线,数据自动导出至Excel或软件;

集成安全机制(如过载保护、电磁阀气压调节)‌。

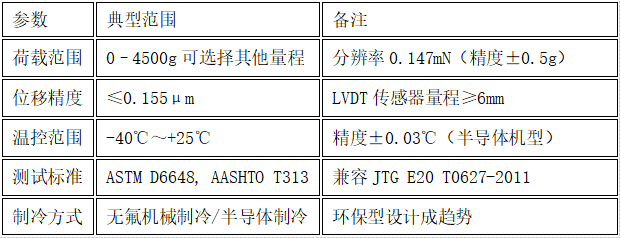

‌二、关键性能参数‌


‌三、系统构成与操作流程‌

1.‌核心组件‌:

三点弯曲加载架、铂电阻温度传感器、不锈钢试样模具、气动调压系统、数据采集软件‌。

2.‌操作流程‌:

①‌试样准备‌:沥青浇注脱模,恒温浴中静置60分钟;

②‌预加载校准‌:施加35N接触荷载,校验设备零点;

③‌主测试‌:1s内加载至980mN,维持240s记录蠕变曲线;

④‌数据分析‌:软件自动计算S(t)和m(t)值‌。

‌四、应用场景与标准符合性‌

1.‌道路工程质检‌

评估原样/老化沥青的低温抗裂性,预测路面收缩裂缝风险;

验证再生沥青、灌缝胶(如AASHTO T368标准)的耐久性‌。

2.‌研发与生产优化‌

沥青配方性能验证(如高掺量再生料);

配套压扁试验机、浸水箱形成完整质检链‌。

3.‌合规性

严格遵循ASTM D6648、AASHTO T313及JTG E20 T0627标准‌。

‌五、技术演进与选型建议‌

1.‌智能化升级

支持△Tc极限温度差自动计算,拓展至沥青混合料测试‌;全电动机型逐步替代气动结构,提升载荷稳定性‌。

2.‌选型关键点‌

‌荷载适应性‌:覆盖200g~4500g范围,满足不同试样需求;

‌温控效率‌:优先选择半导体制冷(-36℃仅需30分钟);

‌数据追溯‌:具备原始曲线导出功能的机型‌。


弯曲梁流变仪通过量化沥青低温蠕变行为,已成为道路材料设计的核心工具。选型时需重点关注温控精度、荷载分辨率及软件兼容性,并优先选择支持多标准测试
