产品概述

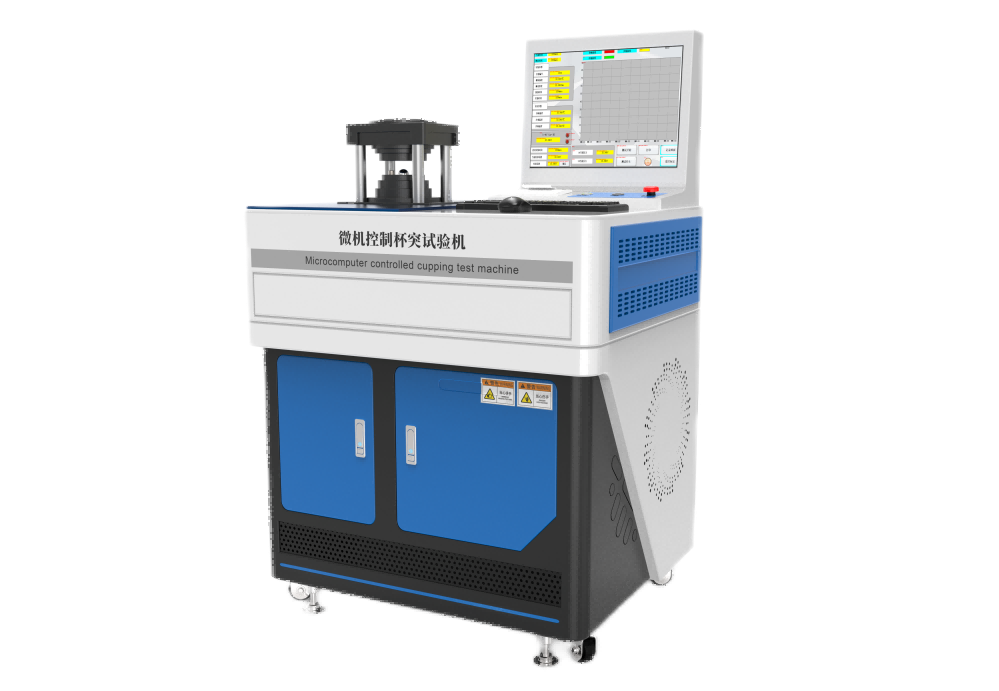

微机控制杯突试验机可实时动态显示加紧力值顶破力值杯突值试验速度和试验曲线主要用于检验金属薄板和带材的塑形变形性能

满足标准:

GB/T4156-2007《金属材料薄板和带埃里克森杯突试验》

JG 583-2010《杯突试验机》

GB 5125-85《有色金属冲杯试验方法》

JB/T7408-94

ASTME643-2008标准

技术参数

控制系统：PLC+Windows系统

操作界面：彩色15寸嵌入工业电脑中英文切换

WiFi连接无线打印机

曲线展示

板材厚度：

标准杯突试验  0.2—2mm

非标准杯突试验   0.2—3mm

标准冲杯试验有色金属板     0.1—2mm

 冲头行程：0-60mm

试验准确度：杯突值精度±0.02mm

试验速度：2~100mm/min

夹紧活塞行程：0-40mm

冲压负荷： 60-300kN根据客户选择而定

夹紧负荷：25kN-120KN根据客户选择而定

液压油：N46号液压油

杯突试验模具规格：

选配冲头：dpΦ32

选配 冲模：ddΦ32.28  ddΦ32.35  ddΦ32.43  ddΦ32.50
                ddΦ32.60  ddΦ32.75  ddΦ32.90  ddΦ33.05
                ddΦ33.20  ddΦ33.35  ddΦ33.50  ddΦ33.80
                ddΦ34.10  ddΦ34.50  ddΦ35.00  ddΦ35.60
                ddΦ36.30  ddΦ37.00  ddΦ38.50  ddΦ39.80

标配冲头球径：φ20±0.05mm

标配垫模孔径：φ38±0.1mm

标配固定模孔径：φ27±0.05mm

外形尺寸：780×560×1400mm

电源功率：380V 50Hz 3KW
