一 仪器用途

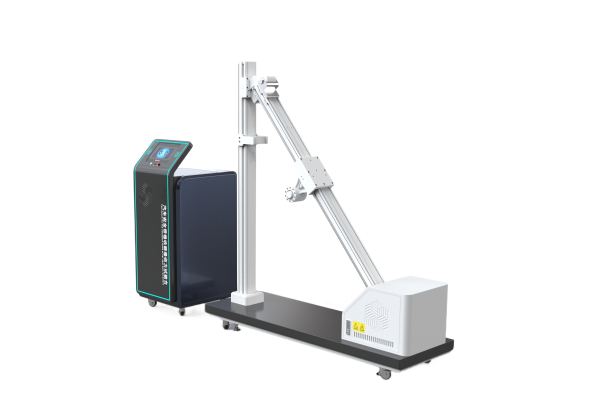

本仪器用在汽车安全带之卷收器其拉出力及卷收力之测试以检验卷收器之品质判定卷收器之允收标准

     仪器特点

1多自由度调节装置
2可实现任意安装位置试件的卷收力试验
3力传感器安装方式灵活位置可调
4工控机与伺服控制方案利于运行平稳并易于维护
5结构紧凑重心低利于台身稳定

二适用标准

GB 14166-2013 机动车乘员用安全带约束系统儿童约束系统和ISOFIX儿童约束系统

JIS D-4604：1995 汽车零件：安全带

三技术指标

使用环境温度:0℃~40℃相对湿度不过70%RH

织带位移:拉出长度(全拉出)

回卷长度:全长的25%+50mm

力传感器:量程0-200N精度:0.3%FS

位移测量精度:<±0.5mm

驱动形式:伺服电机驱动

控制方式:PLC控制

卷收器安装角度:0-30°可调

显示设定方式:7吋彩色触摸屏

数据存储:系统内存或U盘

四试验方法

1根据安全带的类型和安装角度信息通过控制器调节角度调整架与地面之间的倾角

2将待测试安全带的卷收器固定点安装在卷收器固定部上将述卷收器固定部调节至预定高度以使安全带的织带拉出的全长为织带有效长度,

3将安全带的导向环安装在万向夹具上

4将量好长度的织带通过织带牵拉机构的织带夹具夹住织带自由端多余的部分通过织带牵拉机构的气动夹具固定

5通过控制器控制第三驱动机构以设定好的速度将织带全部从卷收器中拉出:

6当力传感器判断出织带全部拉出时第三驱动机构以预定速度反向运动以使织带回卷进卷收器

7当卷入的织带长度为织带有效长度的25%±50mm时记录力传感器测得的卷收力值
